مقدمة مختصرة :
قدرة الرافعه القياسيه:0.22m3;وزن التشغيل:5.95t;معدل القوة:39.5kW.
بيانات المواصفات:
المواصفات الرئيسية :
|

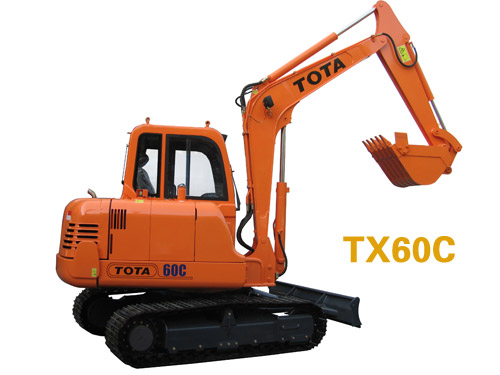

TX60C |
|
(الوصـــف) |
(المواصفات التقنيــة) |
|
TX60C |
||
قدرة الرافعه القياسيه |
0.22m3 |
|
وزن التشغيل |
5.95t |
|
قدرة الصعود |
35°(70%) |
|
(400mm) الضغط الأرضي |
0.32kgf/cm2 |
|
قوة الحفر |
حشد قوة الذراع |
25.8kN |
قوة اختراق الرافعه |
34.1kN |
|
المحرك |
النوع |
4TNV94L |
معدل القوة |
39.5kW(NET35.5) |
|
معدل السرعة |
2200rpm |
|
سعة خزان الوقود |
120L |
|
النظام الهيدروليكي |
ضغط العمل |
21MPa |
معدل التدفق |
2×55L/min |
|
أقصى سرعة دوران |
9.6rpm |
|
سرعة السفر (منخفض / مرتفع ) |
2.4/4.0km/h |
|
قدرة خزان الزيت الهيدروليكي |
70L |
|
الأبعـــاد |
||
الطول الكلى |
6115mm |
|
العرض الكلى |
1940mm |
|
الارتفاع الكلى |
2660mm |
|
العرض الكلى للهيكل العلوي |
1820mm |
|
الارتفاع الكلى للكابينه |
2615mm |
|
التخلص من الوزن الزائد |
700mm |
|
ارتفاع غطاء المحرك |
1665mm |
|
اقل فراغ الي الارض |
390mm |
|
طول الذيل |
1685mm |
|
نصف قطر دائرة الذيل |
1830mm |
|
المسافه بين ريشة القفل |
1990mm |
|
طول المسار |
2540mm |
|
طول الإطــار |
1900mm |
|
قياس المسار |
1500mm |
|
طول المجنزرة القياسية |
400mm |
|
ارتفاع النصل |
360mm |
|
ارتفاع انتشال الشفرة |
400mm |
|
اقل عمق للشفرة |
570mm |
|
متوسط العمل |
||
الوصـــف |
1.6m |
|
أقصى وصول للحفرة |
6150mm |
|
اقصي عمق للحفر في الارض |
6050mm |
|
اقصي عمق للحفر |
3800mm |
|
(8 ') أقصى عمق الحفر (8') |
3405mm |
|
اقصي عمق للحفرالعمودي |
3205mm |
|
اقصي حد للارتفاع |
5810mm |
|
اقصي ارتفاع للاغراق |
3960mm |
|
اقل انحراف نصف قطري |
2355mm |
